保护板看起来能充能放，就算合格了吗?很多电池包故障并不是电芯坏了，而是保护板(BMS/PCM)某个保护点漂移、MOS异常发热、均衡失效、采样误差变大，一旦到了用户手里就变成“续航跳水”“充不进电”“一用就断电”。这类问题如果只靠万用表和经验排查，既慢又不稳。
保护板测试仪的作用，就是用标准化流程把保护板的关键功能快速测一遍：保护阈值是否正确、动作是否可靠、恢复条件是否正常、静态功耗是否过高、均衡是否起效、通信是否正常。
一、什么是保护板测试仪?它测的是“功能链条”，不是单点电压

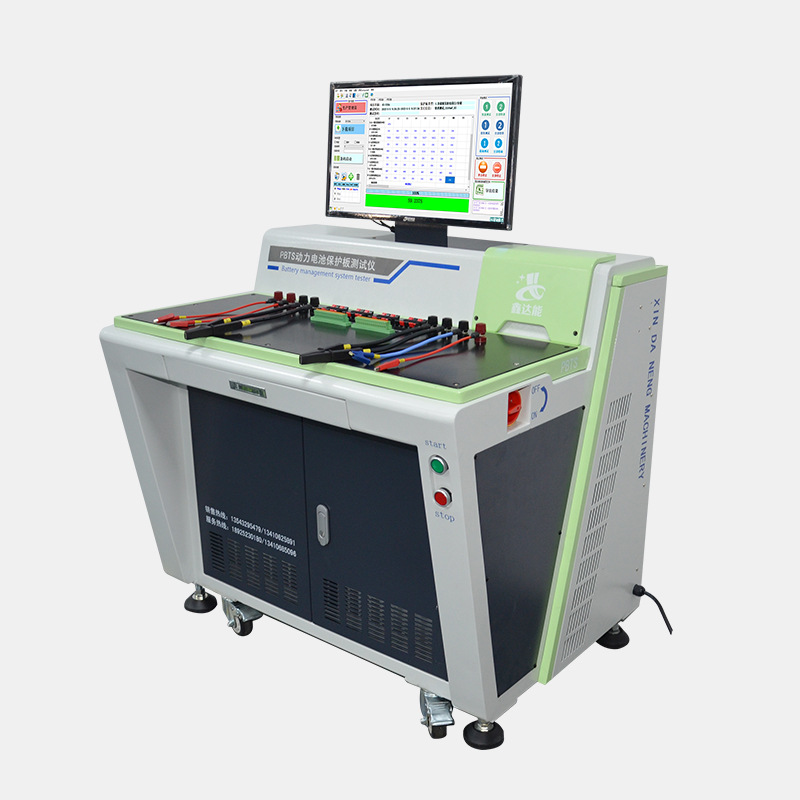

保护板测试仪，通常用于锂电池保护板/电池管理系统(BMS、PCM、BMU等)的功能检测与参数验证。它通过模拟电池电压、电流、温度、充放电状态、短路等工况，观察保护板是否按设定逻辑动作，并记录阈值、响应时间、恢复条件等数据。
一句话概括：
电芯是“储能器官”，保护板是“神经系统”，测试仪就是“体检设备”。
它常用于：
保护板来料检验(IQC)
产线功能测试(FCT)
维修返修诊断(RMA)
研发验证与参数确认(EVT/DVT)
二、保护板为什么必须测?三个现实原因最常见
很多企业开始重视保护板测试，通常经历过这三类“痛点”：
同一批板子表现不一致
出厂看着都能用，客户使用时却出现不同频率的断电、误保护。往往是阈值漂移、采样偏差、焊接工艺波动导致。
保护动作“有”但不“准”
例如过充保护能触发，但触发点过高;过流能切断，但响应太慢;温度保护存在，但NTC曲线不对。表面合格，实际风险更大。
售后排查成本高
电池包问题到底是电芯、线束、保护板还是结构?没有标准化测试，判断会非常依赖个人经验，且效率低。
三、保护板测试仪都测什么?核心项目一口气讲清
不同测试仪覆盖范围不同，但常见测试项目大体可以按“保护功能—性能指标—通信与均衡”三条线展开。
1)过充保护(OVP)
过充保护触发电压是否在设定范围
响应是否稳定(触发是否干脆)
恢复条件是否正确(解除电压、充电器拔插、负载变化等)
2)过放保护(UVP)
过放保护触发点是否准确
低压下是否误动作
恢复逻辑是否合理(充电恢复/电压回升恢复)
3)过流保护(OCP)与短路保护(SCP)
过流阈值、电流持续时间门限
保护响应时间(快慢决定风险)
保护后是否可恢复、恢复是否需要特定操作
短路保护更考验保护板的硬件设计与MOS承受能力，测试仪需要能安全模拟并快速记录结果。
4)温度保护(OTP/UTP)
NTC识别是否正常
过温/低温触发点与回差是否正确
温度变化时是否出现“抖动保护”
这类测试一般需要配合温度模拟或温控环境，至少要能用电阻模拟NTC曲线。
5)静态功耗与漏电(决定“放着也掉电”)
保护板静态电流是否超标
休眠唤醒逻辑是否正常
漏电导致的慢性亏电问题
很多“电池放一个月没电”的投诉，最后都和这项相关。
6)均衡功能(主动/被动)
均衡是否能启动
均衡启动条件是否满足设定(电压差、温度、SOC等)
均衡电流是否合理
多串一致性是否有改善
均衡不一定要“很大”，但必须“可控、可验证”。
7)采样精度与一致性
单串电压采样误差
总压采样误差
电流采样(分流电阻/霍尔)偏差
采样误差会影响SOC估算与保护阈值，属于隐性但高频的质量问题来源。
8)通信与参数读取(适用于智能BMS)
UART/RS485/CAN/I2C等通信是否正常
参数读取与写入是否稳定
故障码/事件记录是否正确
版本信息、SN绑定、加密认证(若有)是否通过
对储能、动力、工业电池包来说，这块往往是测试重点。
四、保护板测试仪有哪些类型?先按使用场景分类更好理解
1)产线快速测试型：追求节拍与一致性
特点：
流程固定，操作简单
通道或治具化，适合批量
自动判定PASS/FAIL并记录数据
适合：保护板工厂、Pack厂产线FCT。
2)研发调试型：追求可编程与覆盖面
特点：
工步可编辑，测试范围可扩展
能做阈值扫描、响应时间分析
更适合做“定位问题”的深度测试
适合：研发部门验证、异常分析。
3)维修诊断型：追求快速定位故障点
特点：
常见故障一键测试
支持对比正常板与异常板数据
更关注“哪个功能坏了、怎么修”
适合：售后维修中心、返修线。
五、怎么选保护板测试仪?抓住这几条就不容易踩坑
1)支持的串数与电压范围
你要测的是1S、2-4S小板，还是10S、13S、16S甚至更高串?串数决定电压范围与治具方案。范围不匹配，后期很难补救。
2)电流能力与保护测试需求
是否要测大电流过流保护、短路保护?如果要测，就要关注设备的电流输出能力、响应速度以及安全措施。只做小电流功能检测的设备，可能无法覆盖你的关键项目。
3)测试精度与重复性
保护阈值往往差个几十毫伏就会影响一致性。你不需要“实验室天花板”，但需要足够稳定的重复性，否则数据没法用于分档与追溯。
4)是否支持温度模拟与均衡验证
如果你的板子有温度保护、均衡功能，测试仪最好能提供温度通道(或NTC模拟)与均衡验证手段，不然只能“看功能宣称”，无法“验收功能结果”。
5)自动化与数据追溯能力
产线场景尤其关键：
条码/序列号绑定
自动生成报告与数据导出
支持对接MES(有则更好)
没有数据追溯，质量问题追根溯源会非常痛苦。
6)治具适配与换型成本
保护板形态多、接口多。选择测试仪时要问清楚：
接口怎么接?夹具是否可快速更换?
换型号需要改哪些?成本与周期如何?
“测试仪便宜、治具贵”在这个领域很常见。
六、落地测试流程怎么设计?给你一套通用思路
如果你要把保护板测试真正跑起来，可以参考以下步骤：
定义测试标准：阈值范围、响应时间、恢复条件、判定逻辑
分层测试：来料抽检 → 产线全检 → 出厂抽检(或老化后复测)
设定关键项优先级：短路/过流、过充/过放、温度保护通常优先
绑定追溯信息：SN/条码 + 测试结果 + 关键曲线(若有)
异常闭环：不良分类(阈值偏高/偏低、无法恢复、通信失败等)→返修/报废规则
周期性校准：确保测试数据长期可信
这套流程的目的，是让测试从“人盯着看”变成“系统自动判定”，减少人为波动。
七、常见问题与误区：很多故障并不是“板子坏了”
线束与接触不良造成误判
测试夹具接触电阻大，会导致电压采样异常，出现“误过流、误过放”。先检查治具与接触。
MOS发热并非一定是过流阈值错
可能是MOS选型、驱动方式、散热铜皮不足导致的温升问题，测试仪能帮助你复现工况，但还要结合热分析。
温度保护测试只用固定电阻模拟会漏掉问题
NTC曲线与布局会影响实际温度判断，建议做多点电阻模拟或结合环境测试。
只看PASS/FAIL不看数据分布
一批板子都PASS，但阈值分布越来越靠近边界，后续就容易出现批量问题。数据分布比单点合格更有价值。
八、结语：保护板测试仪的意义，是把“不可控”变成“可量化”
保护板是电池系统安全的第一道门，测试仪就是把这道门的门槛、开关速度、恢复逻辑全部量化出来。你一旦把关键项目测试标准化，质量稳定性会明显提升，售后也会更容易定位责任与问题点。
